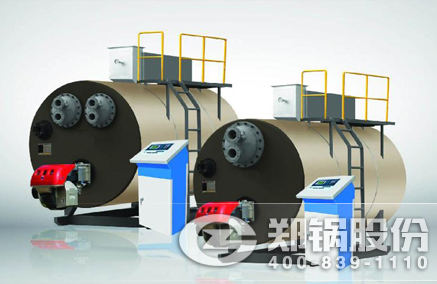

燃氣真空熱水鍋爐的下半部結構與普通鍋爐一樣，由燃燒室與傳熱管組成；其下半部裝有熱媒介（爐水），上部為真空汽室，其中插入了U型管（或直管型）熱交換器。由于鍋爐整體是在負壓狀態下運行，故絕對安全。爐內的熱媒介（爐水），在鍋爐運行的全過程中，不進、不出、不增、不減，只封閉在鍋爐的真空室內，在鍋爐的傳熱管與熱交換器之間傳遞熱量。爐內的熱媒介是完全脫氧的純凈水，無腐蝕，無水垢，使鍋爐壽命長達20多年甚至更長。綜上所述，具有如此性能的鍋爐，其自然的發展趨勢就是替代傳統的鍋筒式與鍋殼式鍋爐。

產品用途：

該爐可供應不同溫度、不同用途的熱水，如中央空調用水、衛生熱水、工藝熱水等。

產品結構：

1.鍋爐本體：真空燃氣鍋爐本體的燃燒加熱部分采用優質Q235板材及20#鋼管材。優點是大燃燒室，鍋爐爐膛熱負荷小。受熱面積大，體積小，結構緊湊，而且容水量小，升溫速度快。加之在上部連為一體的負壓蒸發室，性能穩定，運行可靠。由于負壓蒸發室空間較大，插入的換熱器，可根據用戶的需求制造。一般臥式鍋爐均采用直管型換熱器，兩端封頭和接管可以拆卸，方便用戶維護保養，清洗換熱器水管。

2.換熱器的制造與構造：換熱器采用不銹鋼材質，以管束方式插入負壓蒸發室內，兩端用法蘭連接。其優點：拆卸方便，更換簡單、不易腐蝕、便于保養清洗，經久耐用。

3.自動化控制：控制部分選用先進控制器，自動檢測爐水溫度，出水溫度；自動檢測燃燒器和爐體內部的故障；通過程序設定可控制燃燒時間；能夠正確地根據負荷的變化，自動調整燃燒全過程，減少因負荷的變化引起的啟動與停止的次數，使鍋爐正常的運行，減少啟停時吹掃熱的損失。

4.燃燒設備：由于燃氣真空熱水鍋爐的特殊設計，根據燃料類型及用戶需求，通過專用安裝板，可配置各種進口、國產的燃油、燃氣燃燒器。

性能優勢

1.安全可靠：真空相變鍋爐因其介質流通系統的壓力低于大氣壓力，機組運行時的內部絕對壓力為0.02～0.08MPa，機組處于真空狀態，因而不會發生爆炸。

2.可一機多用：一臺鍋爐（也稱熱水機組）可配置多個換熱器，供應不同溫度、不同用途的熱水，如中央空調用水、衛生熱水、工藝熱水等。

3.熱效率高：采用三回程結構，第二回程煙管采用螺紋煙管，強化傳熱，第三回程煙管采用光煙管，有效降低煙氣流動阻力。受熱面大，熱媒溫度低，傳熱溫差大，排煙溫度低。獨特的濕背回燃室結構，摒棄了傳統耐火隔熱材料，大幅降低機組前煙室溫度，再加上整機采用優質硅酸鋁保溫，使得機組熱損失降至極限，整機熱效率達到92%以上。爐體永不結垢，能長年保持高效率運行。

4.使用壽命長：鍋爐內部不發生結垢，增加了鍋爐使用的壽命，是一般鍋爐壽命1.5～2倍。換熱器部分采用不銹鋼管制造，耐腐蝕，設計使用壽命在20年以上。

5.控制準確：根據外界負荷變化，全自動調節運行，熱水溫度可在20～90℃之間自由設定，設定后機組能自動調節溫度，確保恒溫。

6.高標準配置：鍋爐燃燒及控制系統元器件均采用進口優質配件，如：德國威索燃燒機或意大利百得、利雅路燃燒機；德國SEMIENS觸摸屏、PLC可編程控制器等，性能可靠，運行維護費用低。機組熱效率高，節省燃料費；全自動運行，不需要專業操作人員，節約人工費用；不需年檢，維護管理費用低。

7.安裝方便：機組采用內置熱交換器，系統上無須配備水處理、換熱器等外部設備，只需接通外部管路即可使用，安裝要求及費用大大降低。

8.直管換熱，保養方便：真空熱水機組內置熱交換器的換熱管采用不銹鋼管直管束，即使機組經過長期運行傳熱管內部有污垢存在，只需拆開兩端水室封頭，用毛刷進行簡單機械清洗即可。

9.符合環保要求：燃料完全燃燒，煙塵排放極低；二次燃燒，有效抑制NOX生成；爐膛背壓低，燃燒噪音小。

技術參數

真空熱水鍋爐
型號規格	額定熱功 率(MW)	額定工作 壓力(MPa)	額定出水 溫度(℃)	額定回水 溫度(℃)	適用燃料	在線訂購	水容量(L)
ZWNS0.35-85/60-Y、Q	0.35	-0.02	85	60	輕油 重油 天然氣 城市煤氣 焦爐煤氣		1340
ZWNS0.48-85/60-Y、Q	0.48						2000
ZWNS0.6-85/60-Y、Q	0.6						2400
ZWNS0.7-85/60-Y、Q	0.7						2500
ZWNS1.05-85/60-Y、Q	1.05						3250
ZWNS1.4-85/60-Y、Q	1.4						3950
ZWNS1.75-85/60-Y、Q	1.75						4920
ZWNS2.1-85/60-Y、Q	2.1						5950
ZWNS2.8-85/60-Y、Q	2.8						7430
ZWNS3.5-85/60-Y、Q	3.5						9250
ZWNS4.2-85/60-Y、Q	4.2						10340
ZWNS5.6-85/60-Y、Q	5.6						12167
ZWNS7-85/60-Y、Q	7						13986
