燒結機余熱鍋爐設計參數和要求
2021-12-16
1.燒結余熱鍋爐設計參數
- 高溫煙氣流量約26.8萬Nm3/h，煙氣溫度420℃
- 低溫煙氣流量約24.6萬Nm3/h，煙氣溫度270℃
- 中壓蒸汽壓力 2.0MPa
- 中壓蒸汽溫度 370℃
- 低壓蒸汽壓力 0.5MPa
- 低壓蒸汽溫度 220℃
- 鍋爐排煙溫度 ≤145℃
- 在粉塵濃度1000mg/Nm³、粉塵粒徑≤5-10μm的情況下
2.余熱鍋爐主要技術參數
| 序號 | 項目 | 單位 | 設計工況 | 工況-1 | 工況-2 | 工況-3 |
| 1 | 中壓蒸汽壓力 | Mpa.g | 2.0 | 2.0 | 2.0 | 2.0 |
| 2 | 中壓蒸汽溫度 | ℃ | 370 | |||
| 3 | 中壓蒸汽蒸發量 | t/h | ||||
| 4 | 低壓蒸汽壓力 | Mpa.g | 0.5 | 0.5 | 0.5 | 0.5 |
| 5 | 低壓蒸汽溫度 | ℃ | 220 | |||
| 6 | 低壓蒸汽蒸發量 | t/h | ||||
| 7 | 鍋爐排煙溫度 | ℃ | 145 | |||
| 8 | 本體阻力 | Pa | ≤1200 | |||
| 9 | 中壓蒸發器窄點溫度 | ℃ | ||||
| 備注 | 工況-1：指設計煙氣溫度值，即390（270）℃； 工況-2：指設計煙氣溫度值，即370（270）℃； 工況-3：指設計煙氣溫度值，即340（270）℃； 空格處由廠家填寫 | |||||

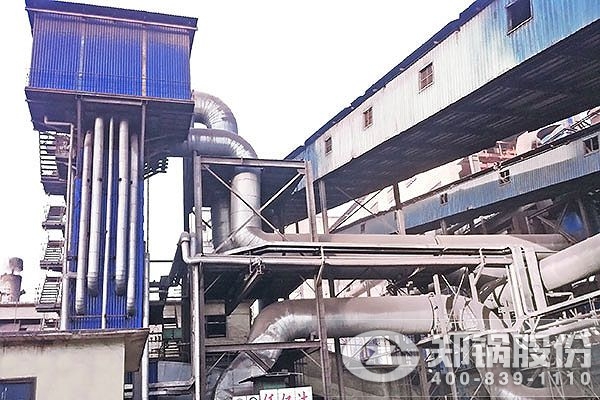

燒結余熱鍋爐
3.余熱鍋爐技術要求
1、鍋爐采用國內最先進的雙壓無補燃自然循環鍋爐。中壓、低壓兩部分受壓件組成，鍋爐自帶除氧器。適用于燒結環冷機排氣煙氣的余熱回收及除塵，并適應環冷機煙氣的工況變化，快速啟停。運行方式為滑參數運 行，允許在額定負荷的30%——110%下長期運行，
2、汽包設計時應充分考慮內部各種因素引起的爐水水面大幅度波動和水沖擊現象。
3、余熱鍋爐的受熱面及爐墻應在鍋爐缺水、或蒸汽不流動的情況下，繼續通過高溫熱煙氣至少5分鐘以上不損壞。
4、余熱鍋爐煙氣系統運行阻力應≤1200Pa。排煙尾氣，采用循環風機送至環冷機。
5、鍋爐采用塔式布置，鋼結構支撐，鍋爐為負壓運行，各段煙氣通道系統均能承受燒結環冷機排氣溫度變化帶來的沖擊。
6、給水噴水減溫方式，減溫器設置在過熱器之后。
7、煙氣管道、水管道、蒸汽管道、閥門等均有保溫。
8、取樣閥門有一次門，靠近取樣地點設置。
