1、工程概況

為滿足河南某產業集聚區企業生產用汽和城區采暖的需要，本文僅以一臺110t/h蒸汽鍋爐，燃?xì)狻⑷济骸⑷加汀㈦娂訜崴姆N方式為例進行方案比較，鍋爐的參數暫定為1.3MPa，350℃。

2、鍋爐型式比較

2.1 鍋爐型式

針對本工程用汽要求，目前可以利用的鍋爐型式有燃煤鍋爐、燃油燃?xì)忮仩t、電鍋爐，下文主要對這四種鍋爐類型方案進行技術和經濟比較。

2.2 鍋爐方案

2.2.1 方案一：燃煤鍋爐

本工程燃煤鍋爐選用的110t/h鏈條爐，系統較復雜，輔助設備較多，鍋爐房運行、維護工作量較大，為滿足環保要求，還需要建設脫硝、除塵和脫硫等配套設施，鍋爐房的建設規模較大，主要設備如下：

(1)鍋爐本體;

(2)斗提上煤機;

(3)送風機;

(4)引風機;

(5)SNCR;

(6)布袋除塵器;

(7)脫硫塔;

(8)除渣機;

(9)給水泵;

(10)給水箱;

(11)除氧器;

(12)排污擴容器;

(13) 煙囪;

2.2.1.1系統流程

燃煤鍋爐方案系統流程為：斗提上煤機將煤翻倒在煤斗中，送至鍋爐的爐排，送風機給鍋爐提供燃燒所需的空氣，燃燒所產生的煙氣通過經過SNCR裝置脫硝、布袋除塵器除塵、脫硫塔脫硫后、經煙囪排放。鍋爐燃燒產生的爐渣通過除渣機清除。給水箱中的給水，加藥除氧后，經給水泵升壓，進入鍋爐，通過蒸發受熱面吸收燃油燃燒釋放的能量，形成過熱蒸汽，通過熱網管線，蒸汽被送往用戶。

2.2.1.2工程占地

燃煤鍋爐方案，建筑主要為鍋爐房，煙氣處理區和儲煤區。

• 鍋爐房：考慮管道布置、設備檢修、控制室占地等綜合因素，鍋爐房占地約25mx22m，面積770m2，高度為10m。脫硝裝置15mx10m。
• 煙氣處理區：包括送風機、布袋除塵器、脫硫塔、脫硫輔助系統、引風機以及引風機后的45m高的鋼煙囪，占地約20mx35m，面積700m2，
• 儲煤區：經初步計算儲煤區占地約20mx20m，考慮和大機組公用，或者采臨時堆放的措施，本次暫不計列該儲煤區的占地。

2.2.3 方案二：燃?xì)忮仩t

燃?xì)忮仩t與燃油鍋爐大致相同，只是燃料不同，但涉及到廠址附近天燃?xì)夤芫€接口問題，經調研，天然氣公司將天然氣管道接至本項目的廠房外，本項目暫不考慮調壓站。主要設備如下：

(1) 鍋爐本體;

(2) 給水泵;

(3) 送風機;

(4) 給水箱;

(5) 排污擴容器;

(6) 煙囪;

2.2.3.1 系統流程

燃?xì)忮仩t方案系統流程為：燃?xì)廨斔椭寥紵?調風器形成的空氣旋轉氣流，與燃油擾動混合，形成強烈燃燒;燃燒產生的煙氣通過15m高的鋼制煙囪就地排放;給水箱中的給水，加藥除氧后，經給水泵升壓，進入鍋爐，通過蒸發受熱面吸收燃油燃燒釋放的能量，形成過熱蒸汽，通過熱網管線，蒸汽被送往用戶。

2.2.3.2工程占地

燃?xì)忮仩t方案，建筑主要為鍋爐房。

鍋爐房：考慮管道布置、設備檢修、控制室占地等綜合因素，鍋爐房占地22mx16m，面積352m2，高度為9m。鍋爐房外設立鋼制煙囪，高度為15m，直徑為1m。

2.2.4方案三：電鍋爐

電鍋爐系統簡單，輔助設備較少，經調研廠址附近有10kv線路，可直接給電鍋爐供電，主要設備包括如下：

(1) 鍋爐本體;

(2) 除氧器;

(3) 排污罐;

(4) 給水泵

(5)補水泵;

(6) 加藥罐;

2.2.4.1系統流程

電極鍋爐：補水泵將加藥罐中加藥后的水輸送至除氧器;給水在除氧器中加熱、除氧后，經給水泵升壓，進入鍋爐底部貯水區域;爐水通過循環泵從外筒進入內筒，鍋爐內筒里的三相電極浸在水中，三相電極通電后直接加熱具有一定電導率的爐水，在電流的作用下，爐水被迅速加熱，產生高品質的蒸汽，見圖2.2.4。

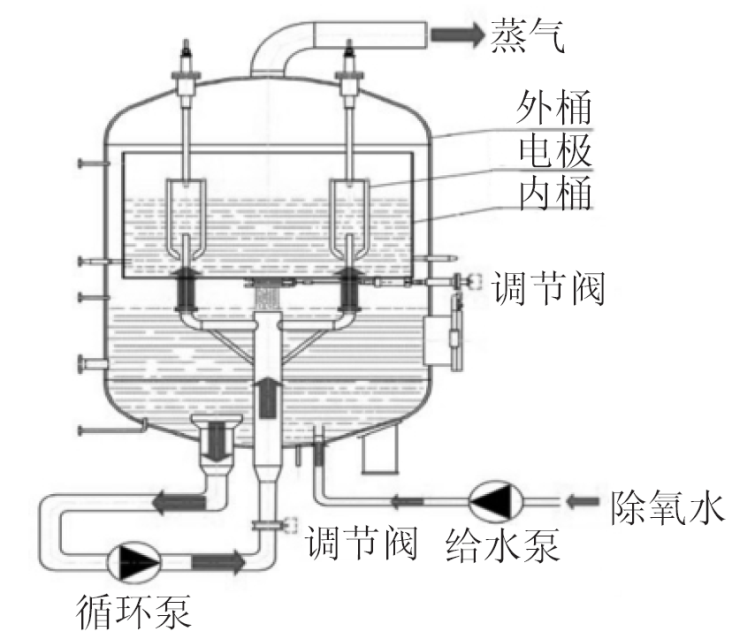

圖2.2.4電極鍋爐原理圖

2.2.4.2工程占地

考慮管道布置、設備檢修、控制室以及室外變壓器占地等綜合因素，電鍋爐總體占地11mx16m，約176m2。

2.3 經濟性比較

2.3.1 初投資

2.3.2運行費用

注：1.電度電價按0.6428元/kw計算;630kvA變壓器基本電價630x20=12600元/月;400kvA變壓器基本電價400x20=8000元/月;

2.標煤煤價按700元/t計算;

3.油價按7000元/t計算;

4.天然氣按2.66元/Nm3計算;

5.日利用小時數按22h計算;

6.年利用小時數按8000h計算。

2.4 小結

通過對燃煤、燃油、燃?xì)夂碗婂仩t在系統、初投資和運行費用上的比較可以看出，燃煤鍋爐雖然運行費用最低，但鍋爐結構最復雜，輔助設備最多，鍋爐房運行、維護工作量較大，為滿足環保要求，還需要建設脫硝、除塵和脫硫等配套設施，鍋爐房的建設規模較大，燃煤鍋爐的初投資最高;燃油鍋爐在不計列含油區投資的情況下初投資最省，但其運行費用最高;燃?xì)忮仩t的初投資費用稍高于燃油鍋爐，但其運行費用僅是燃油鍋爐的一半;電鍋爐的初投資僅次于燃煤鍋爐。從年運行費用上統計，燃油鍋爐是燃煤鍋爐的6.25倍、電鍋爐是燃煤鍋爐的5.7倍、燃?xì)忮仩t是燃煤鍋爐的3.02倍。
